一、帶電檢測技術的意義

　　帶電檢測的報告對電力用戶的指導意義：

　　帶電檢測可以得知電氣設備在所測狀態點下真實的使用狀態，判斷其是否對用戶整體的電氣設備長期、正常使用存在隱患，以便電力用戶決定是否對其檢修，更換或者采取其它的一些相關處理措施，從而排除故障隱患，有效避免電力事故和非計劃停電。

　　帶電檢測技術對電網設備的意義：

　　全面推行和深化電網設備狀態檢修是當前電網快速發展階段保證電網設備安全可靠運行現實、有效的措施。

　　電網設備狀態檢測是開展?fàn)顟B(tài)檢修工作的基礎，只有通過持續、規范的設備跟蹤管理，對各種離線、在線監測數據進行綜合分析，才能準確掌握設備實際運行狀態，為進一步開展?fàn)顟B(tài)檢修工作提供依據。

　　積極開展電網設備狀態檢測新技術、新方法和新手段的研究和應用，在超前防范設備隱患、降低事故損失、提高工作效率、降低供電風險等方面都具有重要意義。

　　二、GIS設備局部放電檢測

　　GIS變電站：即氣體絕緣變電站，由斷路器、母線、隔離開關、電壓互感器、電流互感器、避雷器、套管7 種高壓電器組合而成的高壓配電裝置。

　　在氣體絕緣變電站GIS(Gas Insulated Substation)中，大部分的電氣設備都是被直接或間接密封在金屬管道和套管所組成的管道樹中，從外部看不到任何開關、線路和接線端子。管道樹的內部全部采用SF6氣體作為絕緣介質，并將所有的高壓電器元件密封在接地金屬筒中。

　　局部放電：發生在電極之間但并未貫穿電極的放電，這些微弱的放電產生累積效應會使絕緣的介電性能逐漸劣化，然后導致整個絕緣擊穿。局部放電主要分為絕緣材料內部放電、表面放電、導體尖端放電等，并以電磁聲波、氣體形式等釋放能量。

　　三、GIS局部放電檢測的意義：

　　隨著電網建設的發展，GIS變電站的數量不斷增加;GIS的內部空間極為有限，工作場強很高，且絕緣裕度相對較小;GIS內部一旦出現絕緣缺陷，極易造成設備故障，引起的停電時間較長，檢修費用也很高;國內已經發生了數起較為嚴重的GIS事故，過去那種認為GIS設備免維護的觀點已不被認同;CIGRE調查表明，50%以上的GIS故障是可預先發現的;在GIS的交接試驗中監視局部放電信號，對運行中的GIS進行定期監測，均是保障安全運行的有效手段。

　　四、有效的檢測方法：

　　超聲波方法是一種有效的局部放電檢測方法，具有準確性高、實用性強的優點，超聲波檢測技術具有強大的干擾抵抗能力，并且頻帶也特別寬，適用于強電環境下的電力系統。它還能夠有效檢測電暈和懸浮放電等特殊情況。尤其適用于大型高電壓設備的監測和診斷。需要注意的是，在實際使用中需要保證設備正常運行和準確的校準，以獲得好的檢測效果。

　　五、GIS 局部放電帶電檢測實施方案：

　　設計依據：Q/CSG 1 0007-2004 電力設備預防性試驗規程

　　設計原理：

　　超聲波局部放電檢測系統基于聲發射原理(AE)，通過超聲傳感器收集電力設備局部放電時發出的超聲波信號，檢測聲信號的幅度、相位、頻域圖譜，以及與運行電壓之間的關系，可以有效反映 GIS 設備絕緣缺陷程度與位置。

　　操作方法：

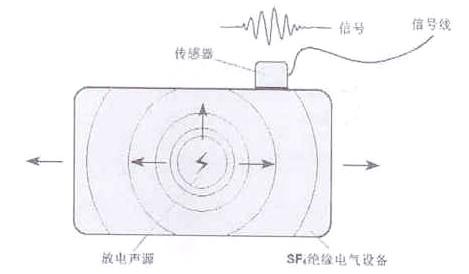

　　檢測系統利用超聲波探頭，通過在 GIS 設備的筒壁上檢測 GIS 腔體內部的局部放電信號。檢測示意圖如圖所示。

　　圖2檢測示意圖

　　操作步驟：

　　將檢測儀器開啟，看儀器能否正常啟動;

　　檢查試驗回路所有接線，用放電模擬器對儀器進行檢測，檢查其工作狀態是否正常，如果正常則準備開始試驗;

　　根據工作范圍，將超聲傳感器依次放置在 GIS 的刀閘、開關氣室等關鍵位置的筒壁上，每次測量持續時間需至少在 20 秒左右，并時刻觀察波形，發現有異?；蚍烹姴ㄐ螘r，要反復對該位置進行測量。如排除為外部干擾時可接著進行下面的測試;如無法排除干擾時則應該增加持續時間以便采集更多波形進行分析并存儲下放電波形、做好數據備份;

　　測量完畢，清理現場。

　　安全措施：

　　在站內行駛的車輛須限制在時速 5 公里以下，并按規定路線行駛;

　　根據工作需要辦理相關工作票;

　　試驗前應召開站班會，工作負責人應對所有工作班成員(包括試驗配合人員)進行任務安排和安全交底;

　　試驗人員應穿工作服，帶安全帽;高空作業時應帶安全帶;

　　進入 GIS 室前要開啟風機通風，15min 后方可進入;

　　試驗之前，認真檢查試驗設備，確保工作狀況良好、檢定標識有效;

　　工作人員工作中正常活動范圍與帶電設備保持足夠的安全距離，防止感應電傷人、高壓觸電;220kV≥米;

　　做好安全監護工作，防止工作人員移開或越過遮攔誤爬、誤登帶電運行設備;

　　測試時，工作人員不得誤碰 GIS 控制柜的操作按鈕及其它會給 GIS 正常運行帶來影響的部件;

　　使用梯子應符合安全要求(梯腳防滑、角度、固定點等)，運行的變電站高壓帶電場所內不得使用金屬梯子;

　　工作間斷、轉移手續符合安規要求;

　　工作完畢須匯同值班人員及見證人員對試驗結果進行交底工作。

　　五、風險控制預防：

　　SF6 氣體中毒

　　1 進入密閉的 GIS 氣室前通風 15min 后再進入;

　　2 GIS 室保持通風。

　　防止試驗設備跌落損壞或砸傷自己

　　1 搬運時集中精力，注意腳下潛在危險;

　　2 搬運時互相提醒。

　　試驗時走錯間隔、誤碰裸露的帶電導體危及生命安全

　　1 開始工作前工作負責人應對全體工作人員進行安全技術交底，交待清楚工作任務及帶電范圍;

　　2 工作班人員工作時應集中精力;

　　3 加強監護制度。

　　與帶電設備安全距離不夠

　　1 工作人員工作中正?；顒臃秶c帶電設備保持足夠的安全距離，防止感應電傷人、高壓觸電;110kV≥米;220kV≥米;500kV≥米;

　　2 工作過程中相互提醒監督;

　　3 設專人監護。

　　誤碰操作機構，造成停電事故

　　1 工作前工作負責人應向工作班成員交待清楚工作范圍以及危險點;

　　2 工作班成員應相互提醒監督;

　　3 與操作機構保持一定距離。

　　2.開關柜帶電檢測技術介紹

　　帶電檢測的必·要性：

　　10kV 開關柜是電網的重要組成部分，其運行的穩定性直接影響到電網安全運行。然而，傳統的定期預試性試驗技術暴露出來的問題無法滿足當前的需要，因此，采取適當?shù)姆椒ㄟM行監測是很有必·要的。

　　而根據實際運行經驗發生故障前在事故潛伏期內應該都可能有放電現象產生，局部放電是導致 10kV 開關柜設備絕緣劣化發生絕緣故障的主要原因，其檢測和評價已經成為絕緣狀況監測的重要手段。

　　TEV 檢測法的出現

　　為了能將局放測試實現帶電測試，近年來發現了通過在線測量開關柜內因局部放電致使其金屬殼體上產生的瞬間對地電壓(Transient Earth Voltages，以下簡稱 TEV)，檢測判斷設備內部是否存在絕緣故障，即 TEV 檢測法。具有以下優點：可以帶電監測、靈敏度高、抗干擾能力強，能進行有效的故障定位，可以獲得定量數據對內部放電監測靈敏度。

　　TEV 檢測原理

　　根據麥克斯韋電磁場理論，局部放電現象的發生產生出變化的電場，變化的電場激起磁場，而變化的磁場又會感應出電場，這樣，交變的電場與磁場相互激發并向外傳播，形成了電磁波。通過放電產生的電磁波通過金屬箱體的接縫處或氣體絕緣開關的襯墊傳播出去，同時產生一個暫態電壓，通過設備的金屬箱體外表面而傳到地下去。這些電壓脈沖是于 1974 年由 Dr John Reeves 發現,并把它命名為暫態對地電壓(TEV)。TEV 在設備內部產生傳播如圖 3 所示。

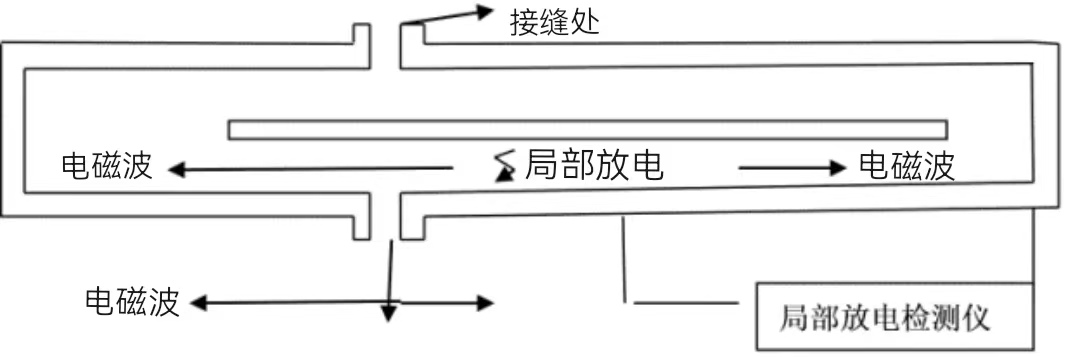

　　圖3 TEV產生示意圖

　　當開關柜的內部元件對地絕緣發生局部放電時，小部分放電能量會以電磁波的形式轉移到柜體的金屬鎧裝上，并產生持續約幾十納秒的暫態脈沖電壓，在柜體表面按照傳輸線效應進行傳播。地電波局放檢測技術采用容性傳感器探頭檢測柜體表面的暫態脈沖電壓，從而發現和定位開關柜內部的局部放電缺陷。

　　超聲波、TEV測量法在開關柜帶電檢測中的應用

　　針對大量的開關柜設備，為提高工作效率，減少工作量，測試過程可按如下 3 個步驟：

　　1)先行使用便捷式局放測試儀對設備進行普測(普測周期為 3 個月一次)，通過普測逐步建立起設備狀態庫，將正常合格設備與異常數據設備分列建立狀態庫。

　　2)針對有問題或異常數據庫設備開展復測(普測后 7~10 天內)，建立復測檔案，同時對于測試數據嚴重超標設備采用便捷式局部放電定位儀進行故障定位測試。

　　3)結合停電計劃和安排專人對缺陷設備進行檢查和處理，對處理的設備記錄處理結果和原因分析，在設備處理完畢后及時開展局放測試對比處理效果，如正常更新狀態庫。

　　測試過程：

　　測試過程中需要嚴格遵照儀器說明要求，做好各項防護，同時也總結出以下的測試過程;

　　1)測試前先進行背景值測試，記錄空氣和金屬制品背景聲。由于開關柜外部的電磁信號一樣可以在開關柜上產生暫態對地電壓(TEV)，這些信號源同樣可以在變電站內的金屬物品上產生暫態對地電壓，如金屬門或側欄處，測試金屬面板上的背景值時并不是在開關設備上檢測，應該在金屬門等金屬制品上檢測，在開關室不同的位置檢測 3 個點的值，并取中間值作為背景信號的參考值。

　　2)將 TEV 測試儀器探頭貼緊開關柜進行測試。實際過程中需要靈活的變換采用 TEV 的兩種測試模式：單個模式和連續模式，如遇到測試數據跳躍比較大的時候可以兩種模式切換測試，選取其中讀數穩定做為測試數據;在連續模式下一定要記錄下對應的脈沖數作為后續的輔助判斷;在連續模式下時候可能有時會有數據連續跳動比較的情況，需要貼緊測試的開關柜面板，同時仔細觀察數據選擇記錄相對穩定和幅度大的為測試數據。

　　3)測試過程中需要注意對干擾噪聲的排除避免將手機靠得過近產生干擾;測試過程中注意熒光燈及風機扇的影響，可以先關閉后進行測試，所得數據一般要低幾 dB;同時要注意配電房周邊環境影響，在實測過程中發現部分測試地點的微波發射塔對測試數據有較大影響，通過多次測試對比排除的干擾因數后測試結果屬正常范圍;干擾過大時候可以在連續模式的所得脈沖數明顯看出，此時脈沖數一般會達到幾千乃至上萬。

　　4)采用超聲波模式時一定要測試背景讀數，剛開始測試時調整增益到大，如果讀數大大時適當?shù)臏p少增益;將傳感器對準開關設備的空氣通道處進行測試，如斷路器電纜盒、母線柜等設備，在測量的時候一定要注意保持足夠的安全距離;超聲波傳感器沿著開關柜上的縫隙掃描進行檢測，傳感器與開關設備間一定要有空氣通道，用來保證超聲波信號可以傳出來。

　　測試過程中對開關柜測試點的選?。?/p>

　　測試過程中應確定各電力設備所處位置，主要檢測母排(連接處、穿墻套管。支撐絕緣部件)、斷路器、CT、PT、電纜接頭等設備的局部放電情況，如有條件，還應對開關室內母線橋架進行檢測。傳感器應盡量靠近觀察窗、通風口等局放信號容易泄漏部位的金屬面板上，實際測試過程中一般選取前面面板上、中、下部，后面板的上、中、下部位，側面板能測試時也要測試。如果出現檢測數值較大的情況，建議測量 3 次以上以確定測試結果，測試時可以在觀察窗上下位置測試對比數據。

　　數據分析判斷:

　　在結合實測經驗以及同行測試的經驗基礎上，采用如下的數據判斷方法：

　　1)當發現開關室內 TEV 背景值與測試值都在 20dB 以下時，表示開關設備正常，下次再次進行巡檢。

　　2)如果開關室內 TEV 背景值在 10dB 以下，而某些開關柜的測試值在 20dB~30dB，應對該開關柜加強關注，觀察以后檢測幅值的變化趨勢。

　　3)如果開關室內 TEV 背景值 10dB 以下，而某些開關柜的 TEV 測試值大于 30dB(相對值大于 20dB)，而表明該開關柜有局部放電現象，應使用定位技術對放電點進行定位。

　　4)如果開關室內 TEV 測試值和背景值都在 30dB 以上，且并沒有發現在某個開關柜上出現峰值，應使用定位技術來判斷信號源的來源，如檢測結果發現信號源來自開關柜，而不是外界的干擾信號，應使用定位技術對放電點進行定位。

　　5)如果在某個開關柜的超聲波測試數據幅值大于 6dB 小于 20dB，說明開關柜內存在局部放電，需要進行復測。

　　6)如果在某個開關柜的超聲波測試數據幅值超過 20dB，說明該開關柜內部存在嚴重的局部放電，應盡快組織復測，密切關注檢測幅值的變化趨勢。

　　7)所有故障處理過的開關柜，應再次對該開關室進行局部放電監測，檢測結果跟處理前進行比較，衡量故障處理的準確性。

　　同時除了數據判斷，還應結合設備類型進行橫向、縱向?qū)Ρ龋瑢τ谕婚_關柜要進行對比其周期歷史數據看變化大小差異，如果增加幅度超過 5~10dB 以上都需要予以加強關注;而同一室內若是相同類型開關柜差異過大超過了 10dB 時需要引起注意，并需要進行現場分析是否柜體附近有較近的干擾源以及跟蹤關注檢測柜體是否 有故障缺陷。

　　由于兩種測試方法的差異及特性，表面放電成功的檢測方法是使用超聲波技術，因為表面放電發出的 TEV 信號要比內部放電的要小很多。此外表面放電所產生的電磁波信號頻率也比 TEV 傳感器的檢測頻率要低，很多情況下表面放電不會被 TEV 傳感器檢測到，但可以被超聲波傳感器所檢測到。實測過程中許多 TEV 測試集中于 15~17dB 的柜，但測試超聲波達到了 25~28dB，通過檢查發現了缺陷得到了印證。所以測試局放結果一定要綜合 TEV 和超聲波兩方面來看，測試過程中兩者都需要進行，可是起到良好的互補效果。

　　通過大量的測試發現了異常數據柜，測試數據主要集中于:TEV 范圍為 5~45dB;超聲波數據集中于 6~28dB，總之，測試發現問題主要集中于電纜頭、電纜故障指示器、開關真空管連接母排處、穿墻套管處等，因此測試過程中需要對這些部分多加關注。

　　3.變壓器帶電檢測技術

　　概述

　　變壓器是電力系統中重要的設備之一，其正常運行對于保障電力系統的安全運行至關重要。為保障變壓器正常運行，需要對其進行帶電檢測。變壓器帶電檢測是指在正常的工作狀態下，對變壓器進行檢測，以發現潛在的故障和問題。變壓器帶電檢測主要是通過在高壓側和低壓側分別進行局部放電檢測、直流電阻測試、鐵芯接地電流測試、絕緣電阻測試等項目來保證變壓器的正常運轉。

　　檢測項目

　?、倬植糠烹姍z測

　　局部放電是變壓器的一種常見故障，是會導致變壓器性能下降、甚至短路的關鍵因素。局部放電檢測是指在變壓器的高壓線圈和低壓線圈之間進行檢測，以判斷是否存在局部放電問題。

　　②直流電阻測試

　　直流電阻測試是用來檢測變壓器繞組短路、接地和絕緣降低的項目。直流電阻測試可以通過對變壓器的電阻進行測量來確定變壓器的電阻值，從而判斷變壓器是否存在漏電情況。

　?、坭F芯接地電流測試

　　鐵芯接地電流測試是通過檢測變壓器鐵芯是否正常接地，以確保變壓器的安全運行。通過鐵芯接地電流測試可以發現變壓器鐵芯是否正常接地或接地電阻超過了規定的范圍。

　　④絕緣電阻測試

　　絕緣電阻測試是用于檢測變壓器的絕緣狀態的項目。通過絕緣電阻測試可以檢測出變壓器的絕緣電阻是否達到了規定的安全范圍，以判斷變壓器絕緣狀態是否正常。

　　檢測方法

　　變壓器帶電檢測主要采用局部放電檢測、直流電阻測試、鐵芯接地電流測試、絕緣電阻測試等方法進行。其中局部放電檢測常采用超聲波檢測法、通信法等技術;直流電阻測試常采用萬用表或電阻測量儀進行;鐵芯接地電流測試常采用電流表進行檢測;絕緣電阻測試常采用萬用表、絕緣電阻測試儀等設備進行檢測。

　　總結

　　變壓器帶電檢測是保障電力系統安全運行的重要保障措施之一。局部放電檢測、直流電阻測試、鐵芯接地電流測試、絕緣電阻測試等項目均是變壓器帶電檢測的重要組成部分。通過對這些項目的檢測和分析，可以及時發現變壓器的潛在故障和問題，保障變壓器的正常運行，從而確保電力系統的安全穩定運行。

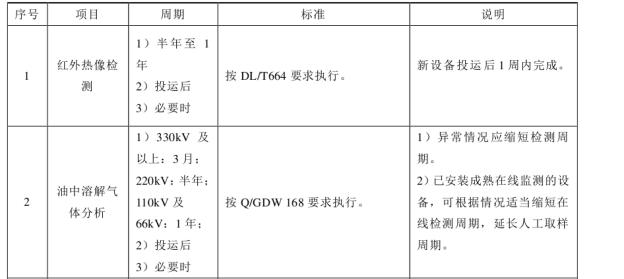

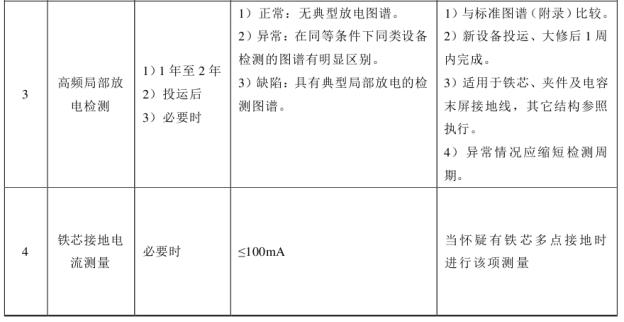

　　變壓器檢測項目、周期和標準：

　　表一 變壓器檢測項目、周期和標準

　　紅外熱像檢測

　　檢測變壓器箱體、儲油柜、套管、引線接頭及電纜終端，紅外熱像圖顯示應無異常溫升、溫差和/或相對溫差。檢測和分析方法參考 DL/T664。

　　油中溶解氣體分析

　　對于 66kV 及以上設備，除例行試驗外，新投運、對核心部件或主體進行解體性檢修后重新投運的變壓器，在投運后的第 1、4、10、30 天各進行一次本項試驗。若有增長趨勢，即使小于注意值，也應縮短試驗周期。烴類氣體含量較高時，應計算總烴的產氣速率。取樣及測量程序參考 GB/T7252，同時注意設備技術文件的特別提示。當懷疑有內部缺陷(如聽到異常聲響)、氣體繼電器有信號、經歷了過負荷運行以及發生了出口或近區短路故障時，應進行額外的取樣分析。

　　高頻局部放電檢測

　　檢測從套管末屏接地線、高壓電纜接地線(變壓器為電纜出線結構)、鐵芯和夾件接地線上取信號。正常時應無典型放電圖譜。當懷疑有局部放電時，比較其它檢測方法，如油中溶解氣體分析、超高頻局部放電檢測、超聲波檢測等方法對該設備進行綜合分析。

　　變壓器帶電檢測技術方案

　　設計規范性引用文件

　　下列文件中的條款通過本規范的引用而成為本規范的條款，其新版本適用于本規范。

　　GB50150 電氣裝置安裝工程電氣設備交接試驗標準

　　GB/T7354 局部放電測量

　　GB/T7252 變壓器油中溶解氣體分析和判斷標準

　　GB/T5654 液體絕緣材料工頻相對介電常數、介質損耗因數和體積電阻率的測量

　　DL/T596 電力設備預防性試驗規程

　　DL/T664 帶電設備紅外診斷應用規范

　　DL419 電力用油名詞術語

　　絕緣油介電強度測定法

　　Q/GDW168 輸變電設備狀態檢修試驗規程

　　Q/GDW169 油浸式變壓器(電抗器)狀態評價導則

　　Q/GDW170 油浸式變壓器(電抗器)狀態檢修導則

　　4.變電站一次檢修中的帶電檢測項目

　　變電站檢修一次中心帶電檢測工作以設備健康水平為立足點，把握變電站設備實時運行狀況，及時發現隱患并整改，預防站內設備隱患可能造成的整站故障，對保障變電站整體運行質量具有十分重大的意義。

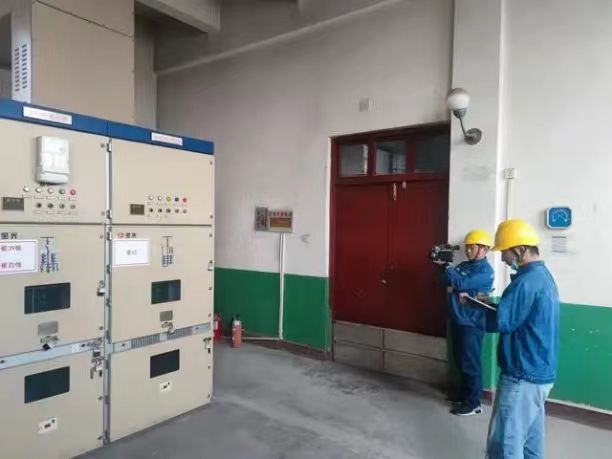

　　對端子箱、電源箱、占用交直流、變壓器接頭、組合電器等開展精準紅外測溫檢測，查看其是否有異常放電;

　　對主變鐵芯開展接地電流檢測，查看其是否有泄漏電流;對開關柜開展暫態低電壓局部放電檢測、超聲波局部放電檢測、GIS 超聲波局部放電檢測、GIS 特高頻局部放電檢測、SF6 高壓開關設備氣體密封性檢測等，依據檢測數據科學分析實時發現隱形缺陷診斷設備狀態，排除系統隱患，提升電網設備狀態檢修效率，實現設備運行風險有效預控，對檢測數據進行分析，對設備運行狀態進行評價，并給出設備檢修策略等。

　　其中，進行紅外測溫檢測時，可使用專業的紅外熱像儀進行檢測;進行暫態低電壓和局部放電檢測時，可使用 HB-U50 超聲波巡檢儀(局部放電檢測儀)進行檢測。該局部放電檢測儀具備藍牙、WIFI 通信功能，能夠與手機、平板等連接，在現場實時完成檢測并能夠根據檢測情況出具報告;具有漸變色圖譜顯示功能，易于發現相關故障并報警提示，辨識度較高，且在泛在物聯網的前提下，配套有宏博自研的云平臺分析系統，能夠便于數據的統一管理、統一分析。

　　5.配電網設備運行檢測的業務類型及具體內容

　　配電網設備運行檢測的業務類型包括：

　　1. 電氣技術檢測：檢測配電網設備的電氣性能，包括電壓、電流、漏電流、相序、電阻等;

　　2. 絕緣技術檢測：檢測配電網設備的絕緣性能，包括耐壓、絕緣電阻、絕緣電容等;

　　3. 抗干擾技術檢測：檢測配電網設備的抗干擾能力，包括電磁兼容性測試、抗電磁干擾能力測試等;

　　4. 動態特性檢測：檢測配電網設備的動態性能，包括速度測量、反應時間、動態特性等;

　　5. 運行情況檢測：檢測配電網設備的實際運行情況，包括負荷測量、溫度測量等;

　　6. 抗爆技術檢測：檢測配電網設備的抗爆能力，包括爆破安全性測試、爆破熱安全性測試等;

　　7. 性能調整檢測：檢測配電網設備的性能調整情況，包括控制精度測量、電壓調節等。

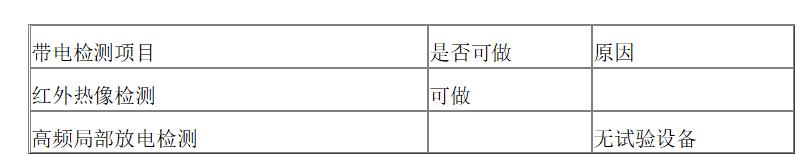

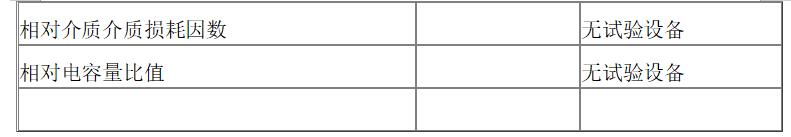

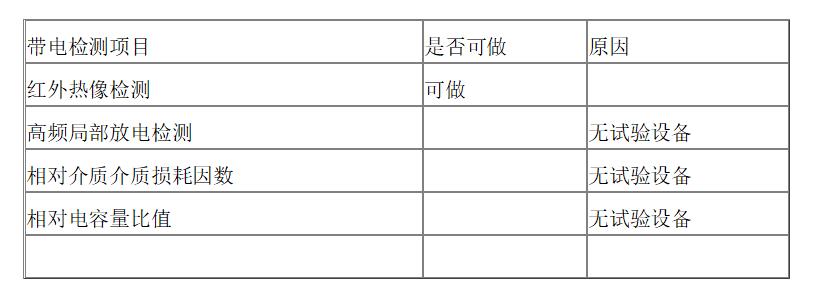

　　6.電力設備帶電檢測項目

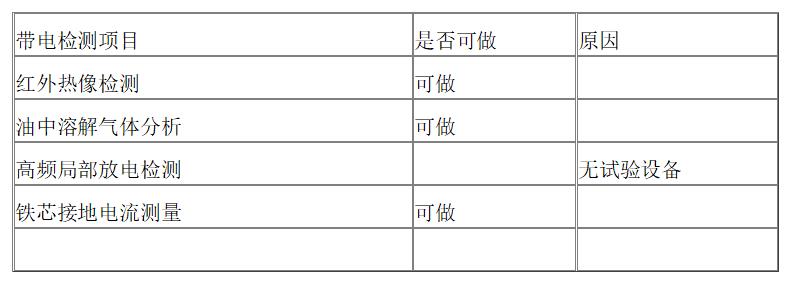

　　一、 變壓器

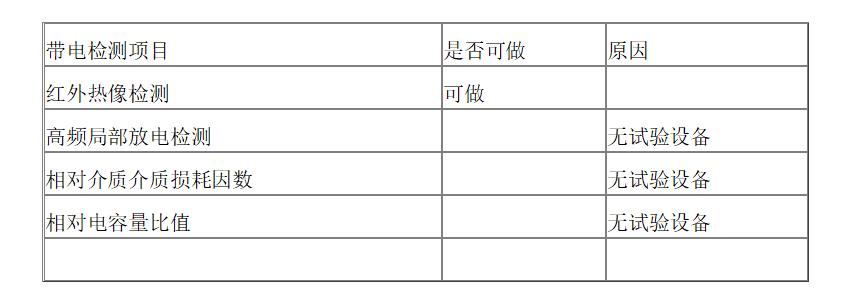

　　二、套管

　　三、電流互感器

　　四、電壓互感器、耦合電容器

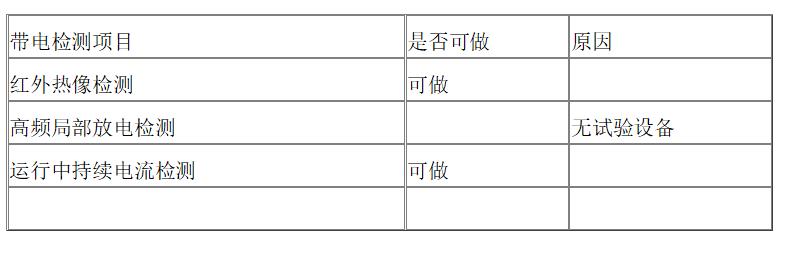

　　五、避雷器

　　六、GIS本體檢測項目
